注意事項：
1. 控制側完全開啟時的最小流道面積與上表的最大流道面積相等。
2. 必須按本體推薦緊固力矩安裝速度控制閥。速度控制閥端面為金屬密封結構，緊固力矩不足將無法進行流量調整。
3. 不可將曾經使用過的速度控制閥再用于其它油缸上，否則可能會因油缸的G螺紋底面深度差異而導致金屬密封不嚴密，從而無法進行流量調整。
使用流體：
相當于ISO黏度等級的ISO-VG-32一般液壓油。
1. 控制側完全開啟時的最小流道面積與上表的最大流道面積相等。
2. 必須按本體推薦緊固力矩安裝速度控制閥。速度控制閥端面為金屬密封結構，緊固力矩不足將無法進行流量調整。
3. 不可將曾經使用過的速度控制閥再用于其它油缸上，否則可能會因油缸的G螺紋底面深度差異而導致金屬密封不嚴密，從而無法進行流量調整。
使用流體：
相當于ISO黏度等級的ISO-VG-32一般液壓油。

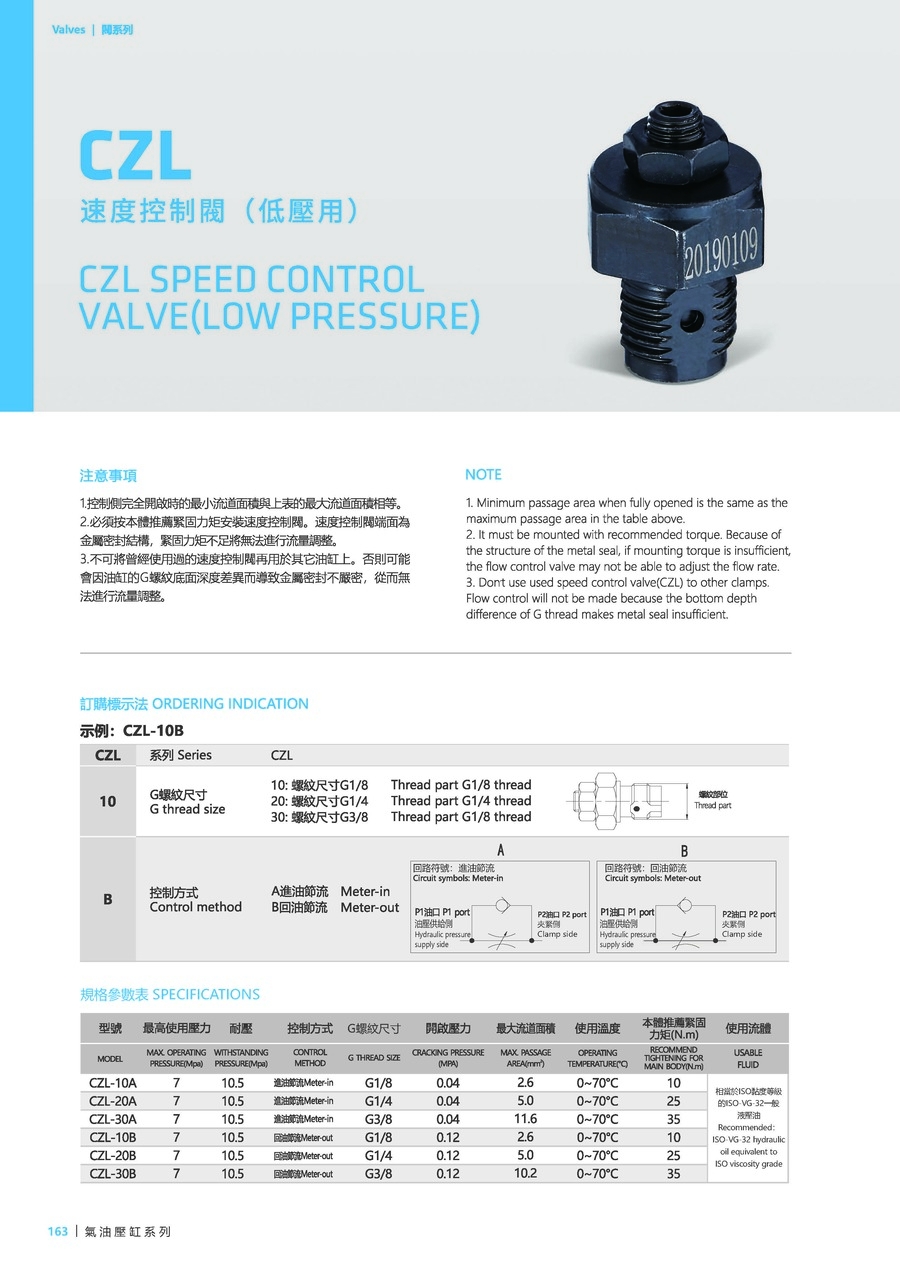

訂購標示法
| CZL | 系列 | CZL |
|---|---|---|
| 10 | G螺紋尺寸 | 10: 螺紋尺寸G1/8, 20: 螺紋尺寸G1/4, 30: 螺紋尺寸G3/8 |
| B | 控制方式 | A: 進油節流, B: 回油節流 |
產品資料
| 型號 | CZL-10A | CZL-20A | CZL-30A | CZL-10B | CZL-20B | CZL-30B |
|---|---|---|---|---|---|---|
| 最高使用壓力(Mpa) | 7 | 7 | 7 | 7 | 7 | 7 |
| 耐壓(Mpa) | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 |
| 控制方式 | 進油節流 | 進油節流 | 進油節流 | 回油節流 | 回油節流 | 回油節流 |
| G螺紋尺寸 | G1/8 | G1/4 | G3/8 | G1/8 | G1/4 | G3/8 |
| 開啟壓力(Mpa) | 0.04 | 0.04 | 0.04 | 0.12 | 0.12 | 0.12 |
| 最大流道面積(mm2) | 2.6 | 5 | 11.6 | 2.6 | 5 | 10.2 |
| 使用溫度(°C) | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C |
| 本體推薦固力矩(N.m) | 10 | 25 | 35 | 10 | 25 | 35 |
